熱烈祝賀青松控股有限公司采用我公司產品APF有源濾波器,SVG無功補償,三相不平衡調節衡治理裝置，成功用于電能質量提升，幾乎達到國家標準規定數據內。使企業節省了電能，經濟 效益顯著提高，使變壓器和用電設備有了安全保障提高了工作效率保障用電安全。
效果數據分析報告
原2020年6月4日測量青松控股有限公司 1#2#變壓器加裝2套 400A有源電力濾波柜（此數據為原先數據）

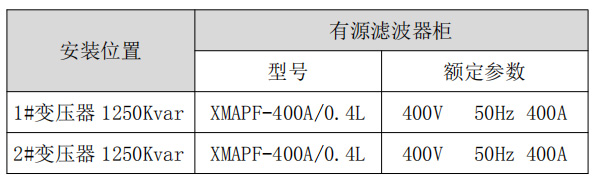

青松控股技術協議書
1#變壓器 1250Kvar 4號 B進線柜
5次
7次
此次測量為5次諧波其ABC的THD值為 16.9% 16.8% 17.4%諧波電流為 156A 156A 151A。

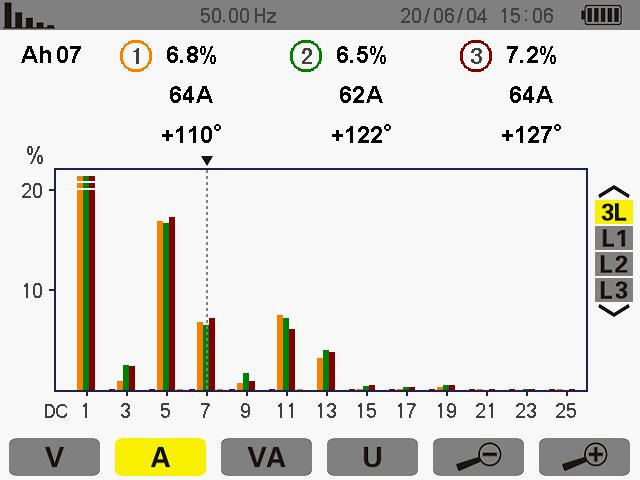

此次測量為7次諧波其ABC的THD值為 6.8% 6.5% 7.2%諧波電流為 64A 62A 64A。
2#變壓器 1250Kvar 3號 B進線柜

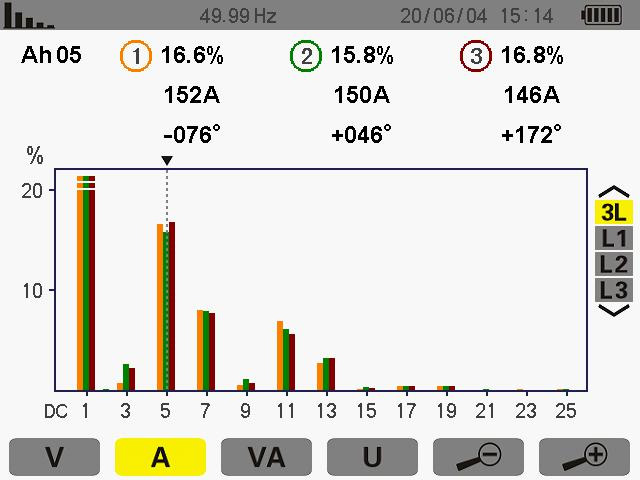

此次測量為5次諧波其 ABC 的 THD 值為 16.6% 15.8% 16.8%諧波電流為 152A 150A 146A

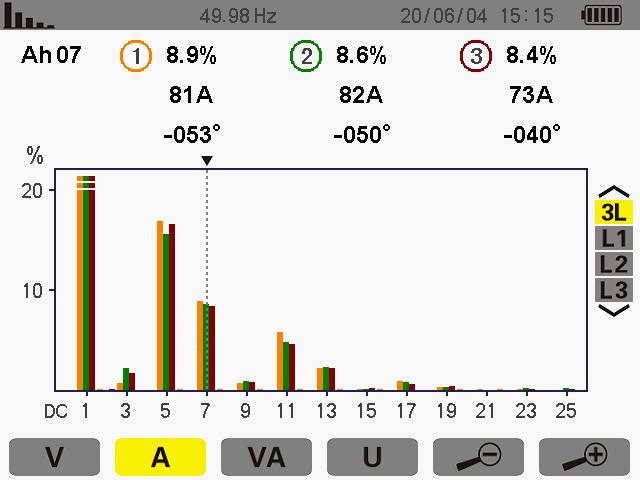

此次測量為7次諧波其 ABC 的 THD 值為 8.9% 8.6% 8.4%諧波電流為 81A 82A 73A
2.1 現場電能質量選型和制訂首先，要保證功率因數要達到要求，諧波治理方案要能夠保障主要諧波吸收或抵消目的的實現，要保障諧波治理設備投入使用后系統電路內的諧波量對設備影響較?。黄浯?，系統改進方案要保障裝置自身的安全性。變壓器穩定電流多按照正常30%的設計要求使用有源濾波器可以治理設備的諧波.
這個安全性主要是指在系統當前存在的諧波電流、電壓的背景下，有 第三，需要設計方案的性價比，在可能的情況下盡量降低系統造價， 提高系統的實用性；
治理效果總結分析: 再安裝有源濾波柜可以實現達到治理效果百分之九十 以上，5 次諧波的畸變率 5%-8%左右和 7 次諧波的畸變率 3%-5%，完全符合國家電力電能質量規定標準數據內，使企 業節省了電能，經濟效益顯著提高，預測節能達百分之 5 點 到 10 點的區間。使變壓器和用電設備有了安全保障提高了 工作效率保障用電安全
2.2 有源濾波器的示意圖

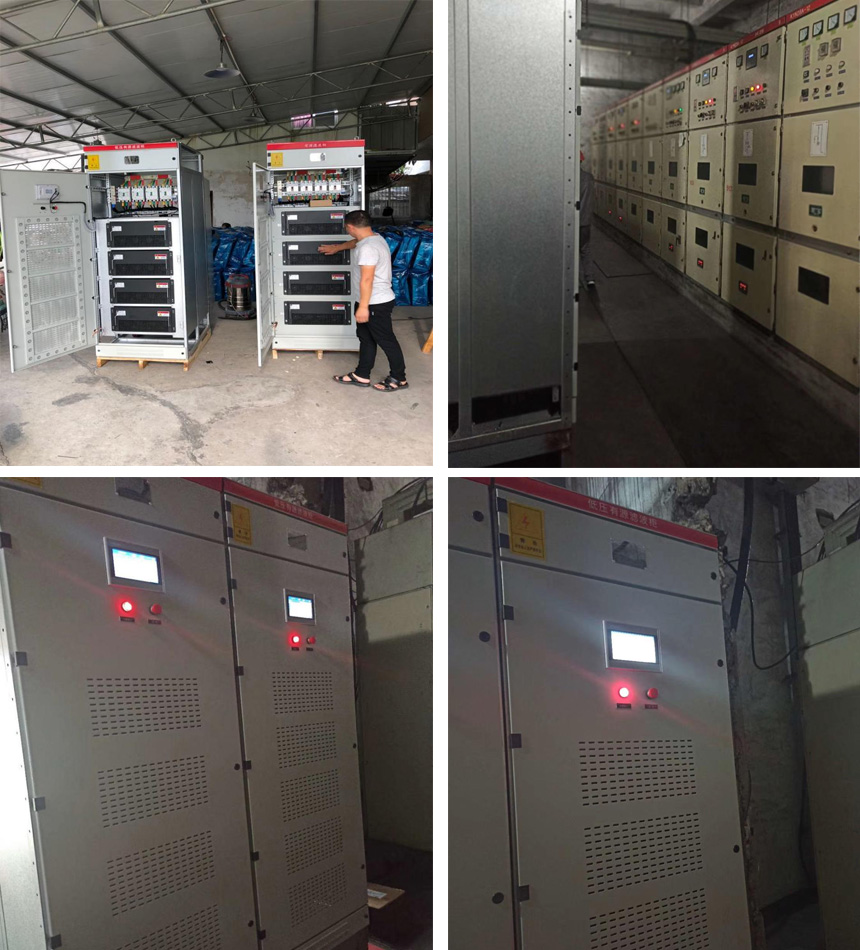

2.3 有源濾波器安裝現場圖
2.4 諧波治理的效果和總結 現場 10 月 12 日至 24 日調試完成現場測量結果對比效果前 后如圖所示

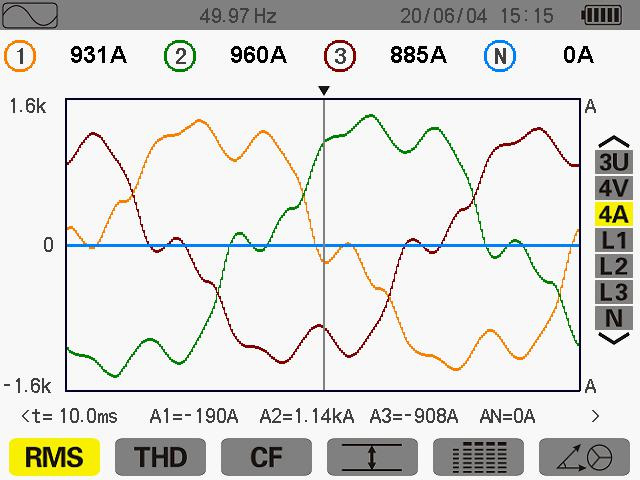

此次測量在其 ABC 電流分別為 427A 414A 435A 當天生產使用其變壓器為60%，未滿負載運行中。
諧波治理前

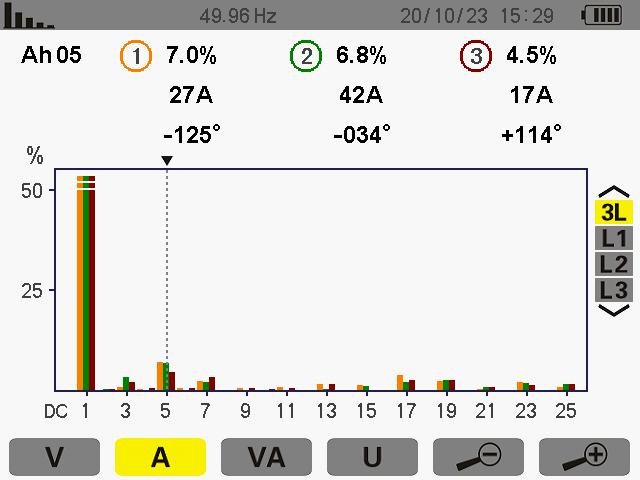

諧波治理后
在未安裝有源濾波器是經過測量 3 次和 5 次諧波較為嚴重 其 ABC 三相諧波電流為 126A 129A 125A 中 THD 值（諧波畸 變率）為 31.4% 32.9% 32.1% 未達到國家標準。 在安裝有源濾波器后并調試完成再次測量諧波 3 次和 5 次諧 波 ABC 三相諧波電流分別為 27A 42A 17A 中的 THD 值（諧波 畸變率）為 7% 6.8% 4.5%.（實現達到治理效果百分之九十 以上，5 次諧波的畸變率 5%-8%左右。但是諧波有時高頻 跳動次數過快難以捕捉會存在一點的偏差這是正常，諧波的 THD 下降到 8%以下電流 ABC 相存在不平衡也是正常的）
幾乎達到國家標準規定數據內。使企業節省了電能，經濟效益顯著提高，使變壓器和用電設備有了安全保障提高了工作效率保障用電安全。
（上圖如國家標準電能質量表）
