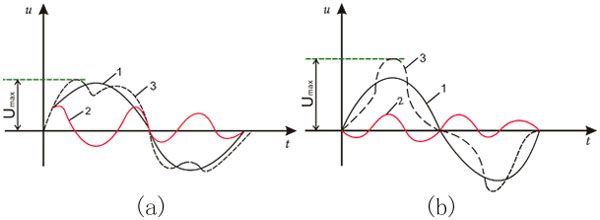

三次諧波的影響與常見危害有哪些？知道答案之前我們還是先了解一下什么是三次諧波吧？三次諧波：正常的供電頻率是50HZ，所謂“三次諧波”，就是在50HZ的電路中，夾雜有150HZ的交流正弦波，這個150HZ的交流正弦波由于是50HZ的三倍，于是稱之為三次諧波。那么，三次諧波的影響與常見危害有哪些?今天
有源濾波器生產廠家星明科技小編就跟你一起捋一捋三次諧波的那些事吧。
三次諧波的影響與常見危害：
1、如果低壓三相的三次諧波電流不平衡，則存在正序和負序的三次諧波分量：
①如果配電變壓器為接線，低壓側正序和負序的三次諧波電流會在高壓側繞組感應出三次諧波電壓，對高壓側產生影響;
②如果配電變壓器為△-11接線，低壓側正序和負序的三次諧波電流在高壓側繞組感應出的三次諧波電流在△繞組形成環流，對高壓側產生的三次諧波影響要比變壓器為接線時小，但增加了變壓器高壓繞組的損耗。
2、三次諧波的零序性，使得低壓母線上的三次諧波電壓主要與中性線的三次諧波電流有關。
①當變壓器接法為時，零序性的三次諧波電流將成為勵磁電流，在此零序勵磁電抗上產生較大的壓降，即三次諧波電壓，很容易造成低壓母線上的電壓總畸變率超標;
②當變壓器接法為△-0時，側的變壓器繞組形成三次諧波電流流通的回路，該回路阻抗為變壓器漏抗，遠較零序勵磁阻抗小為20倍左右 ，從而不會在低壓母線產生很大的三次諧波電壓。
3、由于中性線中電流過大，使配電系統中性線的電纜、導線出現過負荷引起絕緣老化加速，增加了火災隱患。主要原因有：
①國內普遍選取中性線導體的截面積是相線的50%;
②已運行的許多按老標準設計制造的電纜中，中性線導體的截面積是相線的33%;
③已運行的許多按新標準設計制造的電纜中，中性線導體的截面積是相線的50%。
④中性線與相線導體選取相同截面積，無論工程設計、材料制造、安裝、投入使用所占的比例都很小。
4、造成供電變壓器的利用率下降或過載。
由于中性線中三相負荷不平衡引起的工頻電流和三次諧波電流的疊加有可能大于相電流，當三相的三次諧波平衡時，由于接線的變壓器鐵芯中零序的三次諧波無通路，磁通只能經鐵心、空氣和外殼等構成回路，產生附加損耗和局部過熱;而在接線中，△繞組為三次諧波電流提供通路，它所產生的三次諧波磁通將抵消鐵芯中的原三次諧波磁通，從而使鐵心中的合成磁通基本上呈正弦波，減少了附加損耗，但諧波電流的存在使因子因諧波發熱而降低變壓器輸送能力，正常值為1.0和電流波峰系數增大，造成供電變壓器的利用率下降或過載;
5、由于電流和電壓畸變，使無功補償電容器組由于并聯諧振而損壞，電動機等繞組類設備絕緣擊穿而損壞。
6、由于電流和電壓畸變，增加了供電系統中設備和材料的振動和噪音。
7、使照明光源閃爍而損壞;圖像顯示設備頻閃，顯示失真。
8、電流和電壓畸變及150電磁場：引起測量精確度異常，對控制所需要的同步信號的捕捉與鎖相條件惡化、干擾增加，從而使電子控制、測量、保護及通信設備運行不正常。
9、由于電流和電壓畸變，增加了供電系統中其他設備和材料的損耗，引起附加發熱、加速絕緣老化、減少使用壽命。
10、對用供電的廣播電視節目錄制及播放系統產生附加背景噪聲，并損壞設備。
要想治理這些諧波星明科技有個產品作用大，那就是有源濾波器。有源濾波器(APF：Active Power Filter)以并聯的方式接入電網，實時檢測諧波電流，通過瞬時電流跟蹤控制，自動跟蹤電網諧波變化，具有高度可控性與快速響應性， 通過實時監測負載的諧波分量，采用PWM變換技術，將與諧波分量大小相等、方向相反的電流注入供配電系統中，實現抑制諧波的功能。
星明科技公司專注于有源濾波器(apf有源濾波器),SVG無功補償,三相不平衡調節衡治理裝置等智能電氣設備的生產，星明科技的有源濾波器真正的足容量！三電平技術、模塊化設計、支持多機并聯！選擇星明科技是您明智之舉哦！
